آزمایش نفوذ استاندارد SPT

آزمایش نفوذ استاندارد (S.P.T)بر مبنای استانداردهای ASTM

BSس م ب  ۲۲۴



تهیه و تدوین : مهندس حسین میسمی



آزمایش نفوذ استاندارد (S.P.T)بر مبنای استانداردهای ASTM

BSس م ب  ۲۲۴

 منبع:  www.civilica.ir

مقدمه

    تاریخچه آزمایش نفوذ استاندارد به سال ۱۹۰۲ و آقای چارلز ار-گو باز می گردد. او با استفاده از یک وزنه ۵۰ کیلوگرمی انرژی لازم برای نفوذ نمونه گیری به قطر ۲۵ میلیمتر را به درون خاک فراهم نمود.

     بر مبنای مطالعات موهر و فلچر در سال ۱۹۳۰ استانداردی تدوین گردید که به موجب آن از نمونه گیری با قطر ۵۰ میلیمتر و وزنه ۶۳.۵ کیلوگرمی با ارتفاع سقوط متوسط ۷۶ سانتیمتر استفاده می شد.

     واژه آزمایش نفوذ استاندارد اولین بار توسط ترزاقی در سال ۱۹۷۴ تحت عنوان ″مطالعات اخیر در حفاری های زیر سطحی″ بصورت مقاله ای در هفتمین کنفرانس مکانیک خاک در تگزاس ارائه شد.

     استفاده از نتایج آزمایش نفوذ استاندارد در طراحی پی های سطحی و عمیق در سطح وسیع از سال ۱۹۴۸ و بعد از انتشار اولین ویرایش کتاب ترزاقی و پک تحت عنوان ″مکانیک خاک در کارهای مهندسی″ آغاز گردید. در همین زمان آزمایش نفوذ استاندارد بصورت یک روش استاندارد توسط جامعه مهندسین آمریکا نیز پذیرفته شده بود.

     لزوم مقایسه نتایج بدست آمده از آزمایشهای SPT ، محققان را در نقاط مختلف دنیا جهت بوجود آوردن یک سیستم استاندارد برای این آزمایش هدایت نمود. از اینرو اولین استاندارد مدون توسط موسسه ASTMAmerican Society for Testing Material) در سال ۱۹۶۵ و با عنوان ″روش آزمایشهای نفوذی در خاک″ ارائه گردید. در این استاندارد نمونه گیر دارای قطر داخلی ثابت ۳۵ میلیمتر بوده و حداکثر قطر گمانه نیز ۱۵۰ میلیمتر توصیه شده بود. (

     در ادامه این آزمایش بر مبنای سه استاندارد ASTM ، BS ، س م ب ۲۲۴ به طور جداگانه شرح داده می شود و موارد مشابه در آنها ذکر گردیده و از تکرار آن خودداری شده است.

ASTM D ۱۵۸۶ – ۸۴

به ادامه مطلب روجوع کنید.....

خدمات مهندسی و دانشجویی ایران زمین

خدمات مهندسی و دانشجویی ایران زمین

خدمات دانشجویی:

پلات، تهیه نقشه، ترجمه، مشاوره تحصیلات تکمیلی (مشاوره تهیه پروپوزال و، پایان نامه و رساله)، جزوات دانشگاهی، تایپ و تکثیر.



خدمات نرم افزاری:

GIS, FLOW3D, FLUENT, HEC-RAS, Auto CAD, Excel (Elementary, Intermediate, Professional), Macro in Excel, SPSS, TecPlot, Photoshop, Google Earth, Global Mapper, GPS, Mapsource, …



خدمات مهندسی:

نقشه برداری، متره و برآورد، تهیه نقشه، ....

Tel: [phone],  09371325243

Address: Bojnourd, Esteghlal 11,

Email: [e-mail]



آموزش كاربردي جي آي اس 10 و اتوكد در علوم مهندسي (GIS10) شماره 8

آموزش كاربردي جي آي اس 10 و اتوكد در علوم مهندسي (GIS10) شماره 8

موضوع: دستور ایجاد اتوماتیک پلی لاین (خط) با داشتن  مختصات نقاط و بالاعکس

 (ترسیم خط با داشتن فایل مختصات نقاط در اتوکد و بالعکس)

گاهی با برداشت زمینی یکسری نقاط با استفاده از جی پی اس یا بطور کلی داشتن مختصات جغرافیایی یکسری نقاط متوالی نیازمند به رسم خط و یا polyline با اتصال نقاط هستیم. درصورتیکه تعداد نقاط کم باشد این کار در محیط اتوکد زمان زیادی را نیاز نخواهد داشت ولیکن درصورتیکه تعداد نقاط زیاد باشد ممکن است زمان زیادی احتیاج داشته باشید تا خط مورد نظر را با استفاده از نقاط ترسیم کنید.

بالاعکس در صورتیکه بخواهید مختصات گوشه های یک چند ضلعی یا یک خط را بصورت یک جدول استخراج کنید ممکن است انجام آن بصورت دستی زمان قابل ملاحظه ای را از شما در بر بگیرد.

با استفاده از اتولیسپ Autolisp با نام polypt.lsp در محیط اتوکد می توان با داشتن مختصات یکسری نقاط متوالی که بایستی با استفاده از دستور Line یا Polyline بهم متصل شوند، خط یا چنذد ضلعی را ترسیم نمود. و بالعکس می توانید با داشتن یک عارضه چند خطی می توانید براحتی مختصات نقاط گوشه ها را در یک فایل متنی داشته باشید.

مراحل انجام کار به شرح ذیل است:

1-    دانلود فایل اتولیسپ Autolisp از لینک زیر

http://www.turvill.com/t2/free_stuff/polypt.lsp

2-    بارگذاری فایل دانلود شده در محیط اتوکد:

برای اتوکد با منوی جدید:

Manage> Load Application

 و برای اتوکد با منوی کلاسیک:

Tools> Load Application



3-    برای استخراج مختصات گوشه های یک خط یا یک عارضه چند خطی (Line or Polyline)

 دستور Polypt را در خط فرمان اتوکد اجرا کرده و polyline مورد نظر را انتخاب کنید.

با اجرای دستور فوق اتوکد در داخل پوشه My Document سیستم فایلی با نام points.lst ایجاد کرده و مختصات نقاط گوشه ها را داخل آن ذخیره می کند این فایل را می توان با notepad باز نمود

4-    برای ترسیم خط polyline با داشتن مختصات یکسری نقاط، ابتدا مختصات نقاط را به همان فایل points.lst در داخل my document و با همان فرمت منتقل نموده و در محیط اتوکد دستور FIL2POLY را اجرا کنید. حال تمامی نقاط متوالی به هم با خط متصل شده اند.

آموزش كاربردي جي آي اس 10 و اتوكد در علوم مهندسي (GIS10) شماره 7

آموزش كاربردي جي آي اس 10 و اتوكد در علوم مهندسي (GIS10) شماره 7

موضوع: جمع مساحت تعداد زیاد پولیگونهای بسته در یک فایل اتوکد

در بیشتر پروژه های وکتوری که سر و کارشان با پلیگونهای پراکنده در یک فایل اتوکد می باشد، گاها نیاز به جمع مساحت تمامی پلیگونهای بسته در محیط اتوکد می باشد، این موضوع بیشتر در پروژه های شهرسازی، منابع طبیعی، محیط زیست و .... محسوس تر است. با دستورهای معمول اتوکد مثل LIST و AREA فقط می توان مشخصات مساحت و محیط هر تک پلیگون را استخراج نمود. ولی با فایل LISP زیر و اجرای دستور به شرح ذیل می توان تمامی مساحت پلیگونها و یا تعداد خاصی پلیگون در یک فایل اتوکد را سریعا استخراج نمود:



1-     دانلود فایل اتولیسپ Autolisp از لینک زیر با نام:  Polyarea.lsp



 http://www.turvill.com/t2/free_stuff/polyarea.lsp

2-     لود کردن فایل دانلود شده و ذخیره شده در حافظه از مسیر زیر در اتوکد:

برای اتوکد با منوی جدید:

Manage> Load Application

 و برای اتوکد با منوی کلاسیک:

Tools> Load Application

3-     پس از لود کردن فایل مذکور، با تایپ دستور Polyarea در خط فرمان و انتخاب پولیگونهای مورد نظر، مجموع مساحت پلیگونهای انتخاب شده ارائه میگردد.





مطالعه مدل فيزيكي: پروژه آب شرب شهر Albuquerque

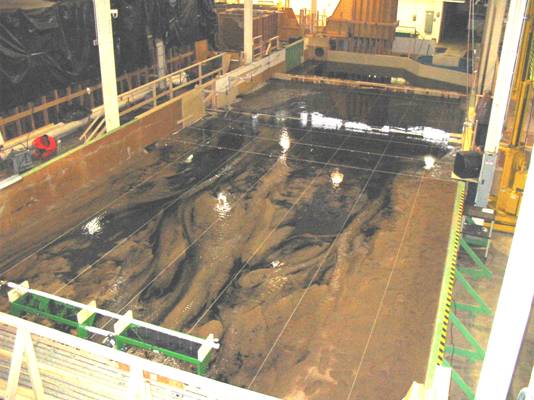

مطالعه مدل فيزيكي: پروژه آب شرب شهر Albuquerque

Physical Model Study: City of Albuquerque Drinking Water Project

Sediment Management at the Proposed Rio Grande Diversion

3-1- هدف از مطالعه مدل

اين مطالعه با اين هدف انجام گرديده است كه بتواند نتايج كيفي را راجع به مسائل رسوبگذاري و مديريت رسوب در بهره برداري از سازه انحرافي پيشنهادي ارائه دهد. ماتريكس آزمايش مدل برآور شده در ابتداي مدل شامل 13 آزمايش در 5 مقدار جريان بود. موارد مطالعه مدل شامل:

·         بررسي روشهاي بهره برداري و/يا گزينه هاي سازه اي كه مقدار ورودي بار بستر را به جريان انحراف داده شده محدود مي كند.

·         بررسي تاثير سناريوهاي مختلف بهره برداري از دريچه براي يكسري از جريانهاي منتخب رودخانه بر سرعت محدوده و ته نشيني رسوبات در نزديكي انتهاي پائين دست مسير عبور ماهي كه براي عبور ماهي در اطراف سازه ساخته مي شود.

·         بررسي اثرات سناريوهاي مختلف بهره برداري در جريانهاي منتخب رودخانه اي بر محدود نمودن اثرات رسوبات جمع شده بلافاصله بالادست سازه.

به ادامه مطلب رجوع کنید.....

ادامه نوشته

فرصت پست داک Post Doctoral Fellowship برای رشته های تخصصی آب

فرصت پست داک Post Doctoral Fellowship برای رشته های تخصصی آب

قابل توجه دانشجویان ذدوره دکتره و فارغ التحصیلان دکتری رشته های آب اطلاعیه پذیرش پست داک در تخصصهای مرتبط با آب در کشور بلژیک با حقوق ماهانه 2100 یورو به شرح ذیل می باشد. امید است مفید واقع گردد.

25 Fellowships for Outstanding Postdoctoral Researchers, Liege, Belgium

Within the framework of a FP7 program (Marie Curie Action), the University of Liege (ULg) invites applications for incoming fellowships for outstanding postdoctoral researchers. The appointment must start between 1/10/2014 and 31/12/2014. The duration of the fellowships is 24 months.

Proposals are particularly welcome in one of the following topics, but the research project may also cover any other topic in the fields of hydrology, fluvial hydraulics or hydraulic engineering:
sediment transport, morphodynamic modelling and reservoir sedimentation,
weirs, spillways and dissipation structures,
continuous rainfall-runoff modelling and high resolution flood risk analysis,
adaptation to the hydrological impacts of climate change.



VISIT OUR WEBSITE TO SEE THE FULL LIST

و نمونه ای دیگر

Post-doctoral position in Statistics in Hydrodynamics at Ifremer – Brest Center – Marine Structures Lab, France

Assessment of the effect of Infragravity waves on the reliablity of the moorings of a floating coastal structure".

Traditionally, moored systems (LNG tanker, offshore wind structure, floating wave energy converter), which have low frequency resonant responses, are designed in taking into account non-linear forces (linear+second order) due to waves. When free low frequency waves (>60s) are present, the linear forces induced by these waves are added to the non-linear ones in the same low-frequency band, which amplifies the resonant response of the structure. Joint statistics of such free low frequency waves Infra-Gravity (IG) with “high frequency†waves are then necessary and must be included in the assessment of the mooring reliability. Statistics on the IG from numerical hindcast wave models permit to estimate statistics of the strains in the moorings. In one part, probabilistic methods were developed at Ifremer to calculate the statistics of a floating structure non-linear response knowing the spectral density of the waves in a sea-state (see for example [1]). In another part, databases of sea-state wave spectra have been constructed from numerical hindcast modelling [2] and a simple model of IG has been validated in a recent thesis [3].
The aim of these work is to couple these databases and IG model with the probabilistic tools to assess the reliability of a mooring from the long term statistics of a structure response. The sensitivity to the presence of IG will be evaluated.

فلوتری دی Flow3d قسمت اول- معرفی

طی دوسال اخیر مدل فلوتری دی (FLOW3D) پای خود را در میان تحقیقات مرتبط با علوم آب باز کرده است. در ایران نیز در حال گسترش و توسعه بوده و در حال حاضر 2 کتاب نیز به زبان فارسی در مورد آموزش مدل منتشر گردیده است. این مدل توسط شرکت Flow Science ارائه گردیده است. مدل FLOW3D یک مدل کاربر دوست (User Friendly) بوده و کاربر براحتی می تواند از این مدل استفاده کند. از مهمترین قابلیتهای این مدل می توان به شبیه سازی جریان بصورت سه بعدی در جریان در مجاری روباز، مجاری بسته، آبشتگی، محیطهای متخلخل و ... اشاره نمود. معادلات مومنتوم در سه جهت، معادله پیوستگی جریان، و معادلات مربوط به آبشستگی و رسوبگذاری در مدل مذکور استفاده می شود. آخرین نسخه منتشر شده نسخه 10 بوده و در ایران بصورت قفل شکسته مورد استفاده قرار میگیرد و نسخه اصلی آن بصورت خرید لایسنس و یا توکن قابل استفاده است.

مدل فلو تر دی 5 مدل آشفتگی (مدل طول اختلاط پرانتل (صفرمعادله ای)، مدل آشفتگی یک معادله ای، مدلهای آشفتگی دو معادله ای R-e و RNG، و مدل شبیه سازی ادی های بزرگ (LES)). را جهت محاسبه تنشه های برشی آشفته مورد استفاده در معادلات مومنتوم استفاده میکند.

در راستای توسعه آموزش و استفاده از مدل مذکور گروهی در شبکه علمی LINKEDIN با نام FLOW-3D  تشکیل شده است. در حال حاضر این گروه 170 نفر عضو از سرتاسر دنیا و از محققین مربوطه دارد.

دانشجویان و محققینی که از این مدل استفاده می کنند می توانند مباحث و سوالات و ابهامات خود را در این گروه مطرح و به اشتراک بگذارند تا دیگر افراد عضو با ارائه پاسخ و تبادل اطلاعات در جهت افزایش و توسعه تحقیقات در زمینه مدلسازی کمک نمایند. لینک گروه نیز به شرح ذیل است:

http://www.linkedin.com/groups/FLOW-3D-4499866

آشنایی با ماکرو اکسل و کاربردهای آن

آشنایی با ماکرو اکسل و کاربردهای آن

نرم افزارهای آفیس از جمله اکسل قابلیت برنامه نویسی با دستورهای برنامه نویسی ویژوال بیسیک در محیط خودشانرا دارند. وجود چنین قابلیتی در اکسل بسیار پرکاربرد و مفید در خصوص تحقیقات کاربردی و دانشگاهی است. بسیاری از دانشجویان و محققین در مسیر تحقیقات خود غالبا نیاز به نوشتن برنامه ای مشخص جهت کاهش زمان و انجام سریع برنامه های آماری خود دارند. در خیلی از مواقع انجام محاسبات به شکل معمول در محیط اکسل به دلیل حجیم بودن داده ها و یا پیچیده بودن محاسبات زمان بر و گاهی غیر ممکن است. ولی می توان با برنامه نویسی در محیط ماکرو اکسل علاوه بر اینکه می توان مسئله را حل کرد بلکه مهمترین عامل کاهش قابل ملاحظه زمان را انجام داد. بخصوص برای برنامه هایی که نیازمند به حلقه محاسباتی دارند.

دوستان، دانشجویان و محققینی که تصمیم به حل برنامه یا مسئله خاصی هستند که دارای داده های زیاد و یا اینکه نیازمند به برنامه نویسی مشخصی دارند می توانند سوالات و مسائل خود را در همین وبلاگ مطرح کنند. تا حد امکان نیز برنامه نویسی ماکرو و راهنمائی صورت خواهد گرفت
